Какви са компонентите на едногредовия мостов кран?
May 18, 2023
Какви са компонентите на едногредовия мостов кран?
Мостовият кран с една греда, известен също като мостов кран, е вид кран, който използва единична греда за поддържане и повдигане на тежки товари.
Едногредовите мостови кранове обикновено се състоят от мостови рамки, колички, електрически устройства, предпазни устройства и др.;
Механизмът за движение на моста, известен също като механизъм за движение на количката, се състои от двигател, редуктор, спирачка и колела. Разделени на централизирано задвижване и децентрализирано задвижване.
Подемната количка на мостовия кран се състои от:
1. Повдигащ механизъм, 2. Ходов механизъм, 3. Рамка на автомобила, 4. Предпазно устройство
(1) Механизмът за повдигане се състои от двигател, задвижващо устройство, навиващо устройство, захващащо устройство и спирачно устройство.
(2) Механизмът за движение на количката се състои от двигател, съединител, редуктор, колело, спирачка и т.н.
(3) Рамката на количката се състои главно от надлъжни греди и греди;
(4) Предпазните устройства включват: ①. парапет; ②. Краен изключвател; ③. Буфер (за предотвратяване на неизправност на крайния изключвател); ④. Подобно на предната част на локомотива).
По-долу са основните компоненти на едногредовия мостов кран и съответните им функции:

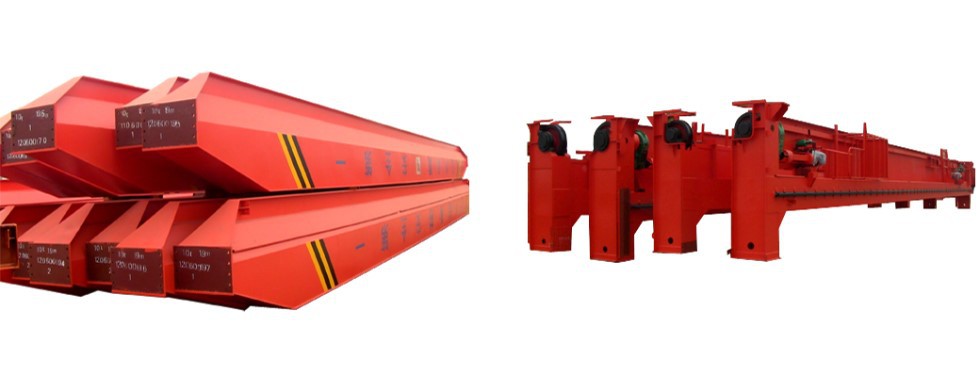

1. Трегер
Гредата е основната хоризонтална греда, която минава по дължината на крана и поддържа теглото на товара. Обикновено е изработен от стомана или алуминий и може да бъде както кутия, така и I-лъч. Размерът и капацитетът на теглото на трегера зависят от изискванията за повдигане на крана. Гредата се поддържа от крайните камиони, които се движат по релси или коловози по дължината на сградата.
2. Подемник
Подемникът е компонентът, който повдига и спуска товара. Състои се от двигател, скоростна кутия, барабан и стоманено въже или верига. Подемникът е прикрепен към количка, която се движи по дължината на трегера. Подемникът се управлява от оператора на крана с помощта на контролен панел.
3. Количка
Количката е компонентът, който движи подемника по дължината на трегера. Състои се от колела, рамка на количка и точка за закрепване на подемника. Количката се управлява и от оператора на крана с помощта на контролен панел.
Крайните камиони са компонентите, които поддържат трегера и му позволяват да се движи по релсите или коловозите. Те са разположени в краищата на трегера и се състоят от колела, двигател и скоростна кутия. Крайните камиони са свързани към главния източник на захранване и се управляват от краниста.
5. Система за контрол
Системата за управление е компонентът, който позволява на оператора на крана да контролира движението на крана. Състои се от контролен панел, висящо управление или система за дистанционно управление. Системата за управление контролира движенията на подемника, количката и крайните камиони. Операторът използва системата за управление, за да движи крана в различни посоки, да повдига и спуска товара и да спира крана, когато е необходимо.
6. Електрическа система
Електрическата система е компонентът, който осигурява захранване на двигателя, подемника и системата за управление на крана. Състои се от окабеляване, превключватели, предпазители и прекъсвачи. Електрическата система е проектирана да осигурява безопасно и надеждно захранване на крана. Обикновено се свързва към основния източник на захранване на сградата или съоръжението.
7. Функции за безопасност
Функциите за безопасност са основни компоненти на едногредовия мостов кран. Те са предназначени да гарантират безопасността на оператора на крана, товара и други работници в близост. Основните функции за безопасност включват крайни изключватели, защита от претоварване, аварийно спиране и системи за предупреждение. Крайните изключватели не позволяват на крана да се движи извън предвидените граници, докато системата за защита от претоварване не позволява на крана да повдигне товар, по-тежък от неговия капацитет. Бутонът за аварийно спиране спира крана в случай на авария, докато системата за предупреждение предупреждава работниците за движението на крана.
